La maquette physique demeure un outil d’étude et de communication indispensable dans le déploiement d’un projet architectural. Malgré l’omniprésence des modélisations en trois dimensions sur écran, le passage au volume réel permet d’appréhender concrètement les proportions, l’insertion dans le site, le jeu des ombres et la matérialité des espaces. Pour l’architecte, le designer d’espace ou l’étudiant, concevoir un volume tangible est une étape clé pour valider des choix conceptuels et présenter une intention de manière intelligible.
Une maquette d’architecture est une représentation tridimensionnelle, à échelle réduite, d’un bâtiment, d’un aménagement intérieur ou d’un fragment paysager. Elle sert de pont entre l’idée abstraite et la réalité construite. Selon l’avancement de la réflexion, on distingue plusieurs types de maquettes architecturales :
Qu’est-ce qu’une maquette d’architecture ?
- La maquette de détail : Concentrée sur une portion spécifique du projet (une coupe sur une façade, un nœud constructif, un escalier complexe), elle explore la technique et l’assemblage des matériaux à grande échelle.
- La maquette d’étude (ou maquette de travail) : Réalisée rapidement avec des matériaux économiques, elle permet de tester des volumes, des hauteurs ou des implantations sur un terrain. Évolutive, elle peut être modifiée, découpée ou complétée au fil des intuitions.
- La maquette de concours ou de présentation : Destinée au maître d’ouvrage, aux clients ou au grand public, elle affiche un niveau de finition irréprochable. Elle intègre les textures, les transparences, la végétation et parfois des systèmes d’éclairage pour séduire et convaincre.
Quel matériel utiliser pour réaliser une maquette d’architecture ?
La qualité d’une maquette repose sur la précision des découpes et la pertinence du choix des matériaux. Chaque élément doit être sélectionné pour sa capacité à traduire fidèlement une texture ou une intention structurelle à échelle réduite.
Les matériaux les plus utilisés
- Le carton plume (ou carton mousse) : Composé d’une couche de mousse de polystyrène recouverte de deux faces de carton léger, il est rigide, très léger et facile à découper. Il est idéal pour simuler des murs épais ou des dalles de béton.
- Le carton gris ou carton bois : Très dense, le carton bois offre une excellente tenue mécanique. Sa teinte naturelle neutre convient parfaitement aux maquettes de présentation sobres et épurées.
- Le plexiglas (PMMA) et le rhodoïd : Le plexiglas transparent ou opalin est employé pour simuler les surfaces vitrées, les façades légères ou les plans d’eau. Le rhodoïd, plus fin et souple, se découpe simplement aux ciseaux.
- Le balsa : Ce bois très tendre et léger se découpe au cutter. Il est parfait pour figurer les charpentes, les structures poteaux-poutres, les brise-soleil ou les bardages extérieurs.
- Le liège : Souvent utilisé en feuilles ou en plaques, sa texture et sa couleur le rendent idéal pour la modélisation des courbes de niveau des terrains topographiques.
Les outils indispensables
Pour travailler ces matériaux de manière professionnelle, l’équipement de coupe et de mesure doit être rigoureux :
- Le cutter et le scalpel : Un cutter lourd à lame sécable pour les matériaux épais, et un scalpel à lame fixe interchangeable pour les découpes chirurgicales et les petites pièces.
- La règle de coupe en aluminium : Équipée d’un rebord de protection pour les doigts et d’une semelle antidérapante, elle garantit des tracés rectilignes en toute sécurité.
- Le tapis de découpe autocicatrisant : Indispensable pour protéger le plan de travail et prolonger la durée de vie des lames de cutter.
- Les colles spécialisées : La colle blanche universelle (vinylique) pour le bois et le carton, la colle gel transparente pour les assemblages rapides, et la colle à solvant faible pour le carton plume afin d’éviter la fonte de la mousse intérieure.
- L’équerre de précision : En métal, elle assure la parfaite perpendicularité des murs lors du montage des volumes.
Les logiciels utiles en préparation
Avant de couper le premier morceau de carton, la mise à plat des façades et des plans est nécessaire. Les logiciels de dessin technique comme AutoCAD ou de modélisation 3D comme SketchUp, Rhino ou Revit permettent de générer des gabarits de découpe précis. Ces fichiers peuvent être imprimés à la bonne échelle ou envoyés vers des machines de découpe laser ou des imprimantes 3D pour les éléments complexes.
Choisir l’échelle de sa maquette
L’échelle détermine le niveau de détail de la maquette en fonction de l’objectif du projet. Elle doit être choisie avant l’achat des fournitures car elle dicte l’épaisseur des cartons à utiliser.

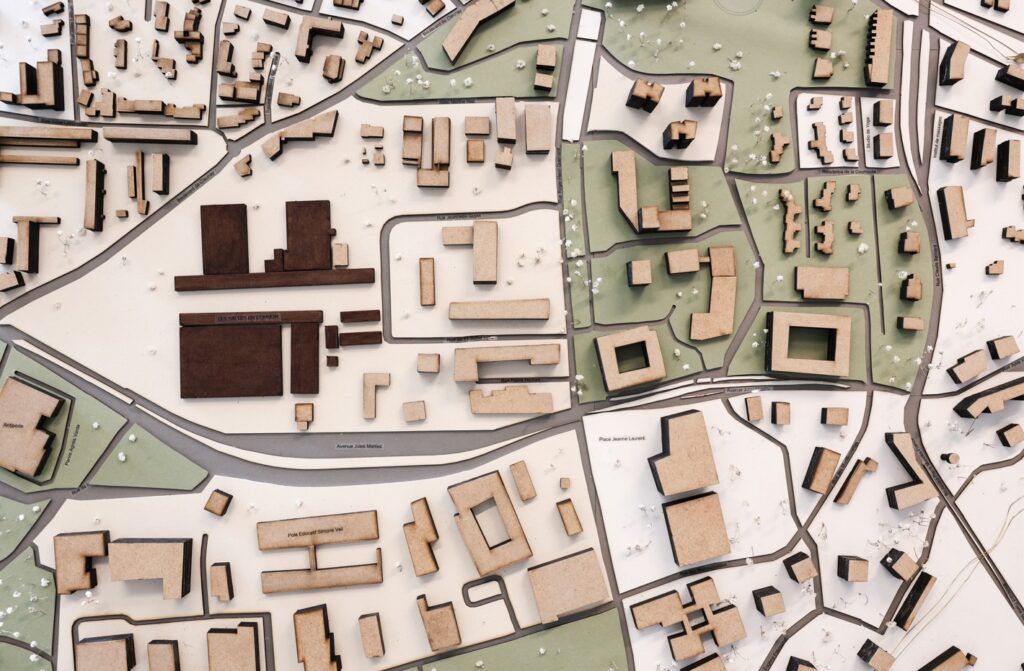

- Le 1/500 ou 1/200 (Échelle urbaine et paysagère) : Adapté aux plans de masse, à l’insertion dans le site ou à la topographie. Les détails des façades sont simplifiés, l’accent est mis sur les gabarits des volumes et l’organisation du territoire.
- Le 1/100 (Échelle architecturale globale) : Permet d’appréhender le bâtiment dans son ensemble. On distingue l’emplacement des ouvertures, la forme des toitures et les circulations principales.
- Le 1/50 ou 1/20 (Échelle de l’architecture d’intérieur) : C’est le domaine du design d’espace. À cette échelle, l’épaisseur des cloisons, le mobilier, la texture des revêtements de sol et les détails d’aménagement interior deviennent visibles et configurables.
Comment faire une maquette d’architecture étape par étape ?
La fabrication d’un volume requiert de l’ordre et de la méthode pour éviter les erreurs d’ajustement lors du collage final.
- La préparation des plans : Imprimez vos plans, coupes et façades à l’échelle exacte retenue pour la maquette. Collez ces impressions légères sur vos cartons à l’aide de colle en spray repositionnable pour vous en servir comme guides de découpe.
- La réalisation du socle (le site) : Modélisez le terrain. Si le relief est en pente, superposez des plaques de liège ou de carton bois découpées selon les courbes de niveau pour reconstituer la topographie du lieu.
- Le débit des composants : Découpez d’abord toutes les bases au sol, puis les murs porteurs, les cloisons intérieures et enfin les façades. Pensez à intégrer l’épaisseur du matériau dans vos calculs d’angles pour que les murs se croisent parfaitement sans créer de décalage.
- L’ouverture des baies : Évidez les fenêtres et les portes sur les murs encore à plat. C’est le moment le plus délicat qui demande des lames neuves pour éviter d’arracher les bords du carton.
- Le montage et le collage : Assemblez les cloisons intérieures sur le plan de sol, puis fixez les murs périphériques à l’aide de l’équerre pour maintenir les angles droits. Utilisez des épingles de couturière pour maintenir les pièces ensemble le temps que la colle prenne.
- Les finitions et l’habillage : Ajoutez les menuiseries en rhodoïd, installez le mobilier intérieur et mettez en place la végétation (arbres en mousse ou en fil de laiton filé) pour donner l’échelle humaine au projet.
Les erreurs à éviter lors de la réalisation d’une maquette
Travailler le volume physique ne s’improvise pas. Quelques pièges classiques peuvent compromettre le rendu final :
- Négliger le changement de lame : Une lame émoussée n’égatille pas le carton, elle le déchire, créant des bavures disgracieuses sur les angles des fenêtres. Changez de pointe dès que la résistance à la coupe augmente.
- Mettre trop de colle : L’excès de colle fait gondoler le carton et bave sur les jonctions. Appliquez la colle au pinceau ou à l’aide d’un cure-dent pour rester précis.
- Oublier l’épaisseur du matériau : Si vous utilisez un carton de 3 mm d’épaisseur pour deux murs perpendiculaires, l’un des murs doit être raccourci de 3 mm, sans quoi la longueur totale du bâtiment sera faussée.
- Vouloir être trop réaliste à petite échelle : Sur une maquette au 1/200, tenter de représenter les briques ou les tuiles alourdit visuellement l’objet. Privilégiez l’abstraction et la suggestion.
Quelle école choisir pour réaliser des maquettes architecturales ?
La conception de maquettes demande de la patience, de la minutie et une solide vision spatiale. C’est une discipline manuelle qui s’apprend par la répétition et l’expérimentation des textures. Dans les parcours de design d’espace, cette compétence est particulièrement valorisée car elle démontre la capacité d’un concepteur à matérialiser ses idées au-delà du dessin ou de la perspective 3D.
Pour ceux qui souhaitent faire de la gestion de l’espace et de la mise en scène des volumes leur métier, suivre une formation en 5 ans en architecture d’intérieur au sein d’un établissement spécialisé comme l’IFFDEC permet de dompter ces techniques complexes de représentation. De la maquette d’étude rapide au rendu de présentation haut de gamme, l’apprentissage pratique du volume physique y est associé aux outils numériques pour offrir une maîtrise complète du projet, de l’esquisse initiale jusqu’à sa communication finale.
